Echidna es una placa robótica programable basada en Arduino. Como todo aparato digital tiene un hardware y un software. Te voy a explicar cada una de ellas y te voy a dar multitud de ejemplos. Soy Chid y te voy a acompañar en todas estas actividades.
- Placa autónoma compatible con Arduino Nano/ Arduino UNO
- Sensores integrados: pulsadores, joystick, acelerómetro, luz, temperatura, micrófono
- Actuadores integrados: LEDs, LED RGB, audio
- Flexible: entradas y salidas disponibles para complementos
- 8 Entradas tipo Makey Makey
- Conexión BlueTooth
- Open Source Hardware Certification con registro OSHWA UID ES000010

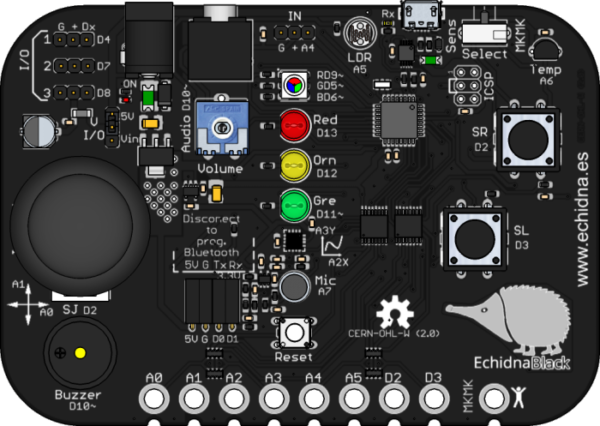

Conoce la placa un poco más
La placa tiene tres tipos de sensores, los que proporcionan información de entrada (pulsadores, joystick, los que dan información de salida (sensor de luz LDR, LED, audio) y de entrada/salida (Bluetooth).

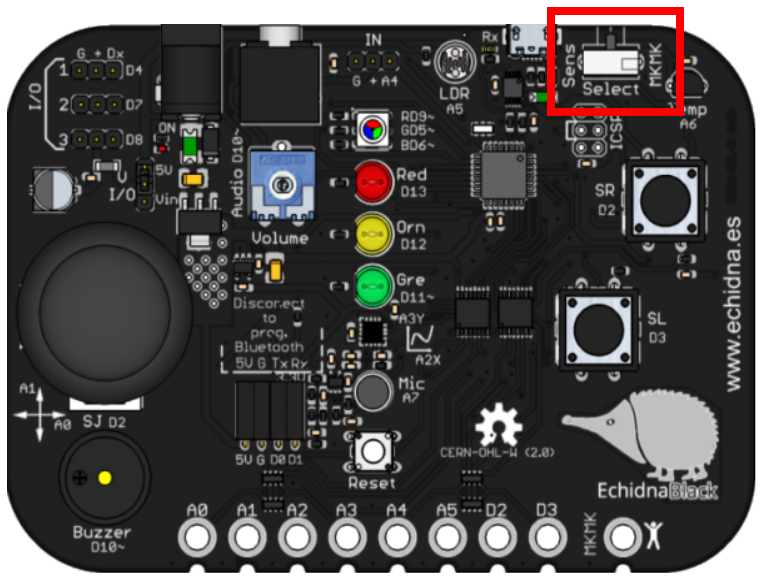

Tiene además dos formas de funcionamiento que puedes cambiar con el seleccionador de modo.
Conexión
La placa tiene corriente a través de:
- Puerto USB: toda la placa recibe una tensión regulada de 5V
- Mediante el Jack de alimentación: Todas las partes reciben una tensión regulada internamente de 5V y 1A máx.
La placa necesita:
- El driver del SO para controlar la placa
- Permiso de acceso al puerto serie
Si tienes problemas para conectar la placa puedes consultar la información de la página oficial: https://echidna.es/hardware/echidnablack/puesta-en-marcha-echidna-black/
Modos de funcionamiento
Tiene dos modos de funcionamiento: Sensores y el Modo Makey Makey.

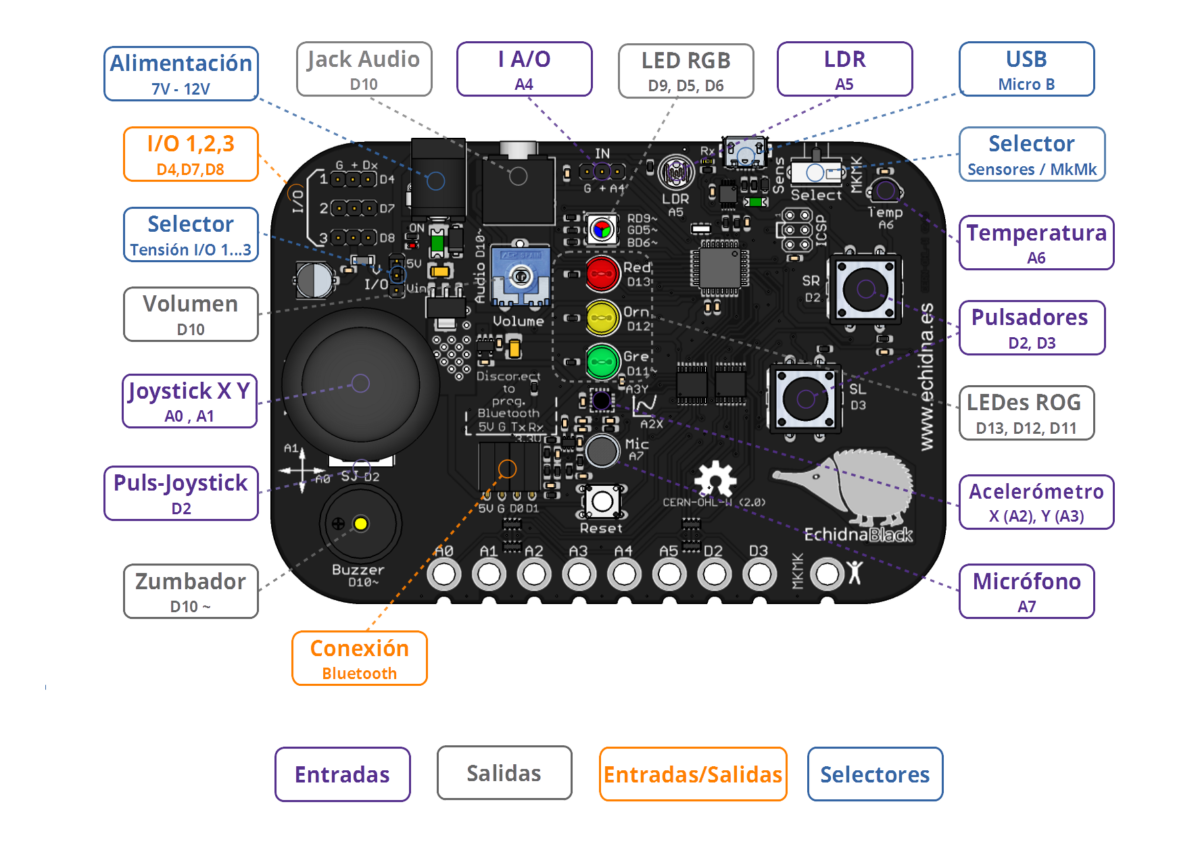

Sense
En el modo sensores tenemos activo todos los componentes de la placa exceptuando las conexiones MkMk.

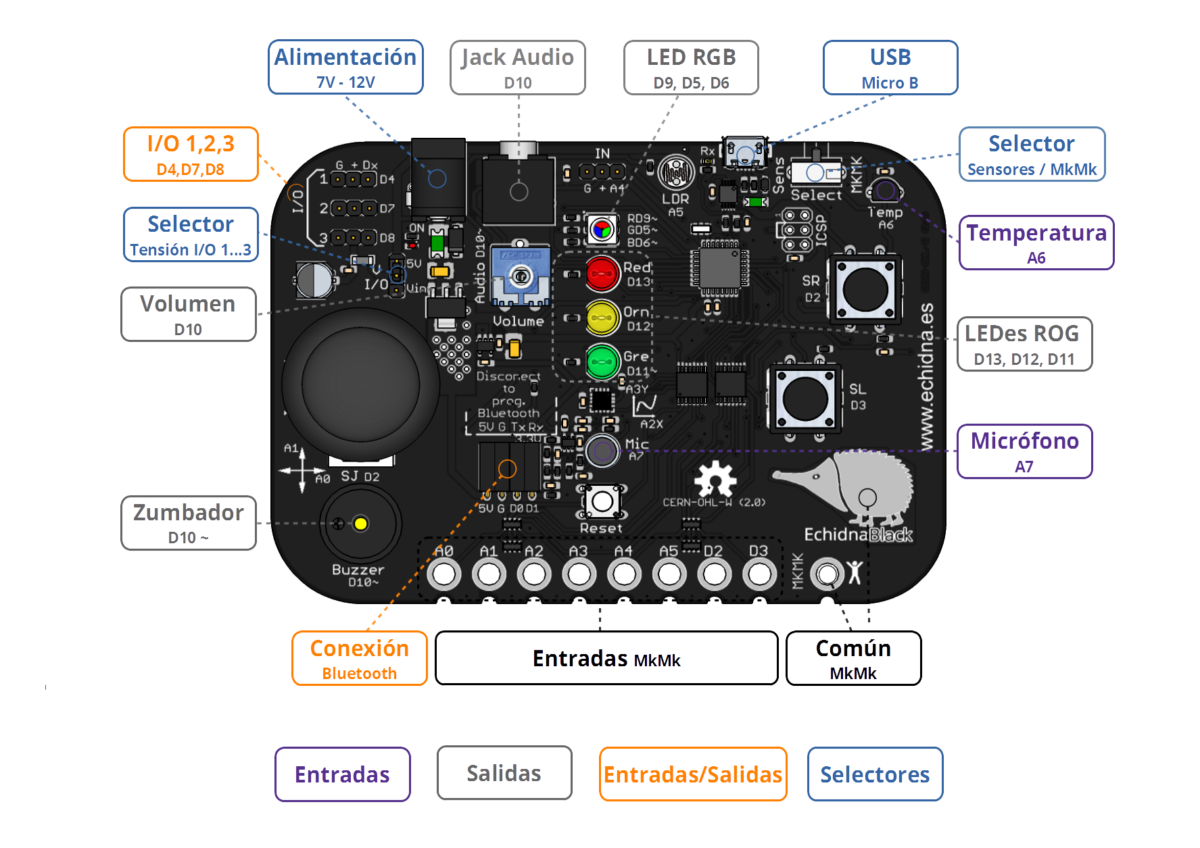

MkMk
En este modo tenemos activas todas las salidas, las I/0 y las conexiones MkMk.
